Bandtransporteur voor grote producten
Voor een klant ontwikkelden en produceerden wij een bandtransporteur voor grote producten als onderdeel van een complete productielijn. Deze bandtransporteur vormt samen met twee aanvullende transporteurs een transportsysteem dat speciaal is ontworpen voor het transport van grote producten, zoals koelkasten. Hierdoor ontstaat een continue productstroom die het productieproces ondersteunt en optimaliseert. Daarnaast zorgt het systeem voor een gecontroleerde doorvoer tussen verschillende werkstations. Daardoor kunnen operators efficiënt werken zonder het productieproces te onderbreken.
Bovendien biedt de opstelling aan beide zijden van de lijn voldoende ruimte voor montage-, assemblage- en inspectiewerkzaamheden. Hierdoor kunnen medewerkers veilig en ergonomisch werken terwijl de producten zich door de productielijn verplaatsen. Tegelijkertijd blijft de productdoorvoer constant en overzichtelijk. Daardoor neemt niet alleen de productiviteit toe, maar verbetert ook de kwaliteit van het eindproduct. Het modulaire ontwerp maakt de bandtransporteur bovendien eenvoudig uitbreidbaar voor toekomstige productielijnen.
Bandtransporteur met stabiele productondersteuning
Elke bandtransporteur beschikt over een dubbel bandsysteem dat grote producten stabiel ondersteunt tijdens het transport. Hierdoor verdelen de transportbanden het gewicht gelijkmatig over het product. Daarnaast vermindert deze constructie ongewenste bewegingen tijdens het transportproces. Daardoor behouden producten hun positie gedurende de volledige route. Dit is vooral belangrijk bij grote en kwetsbare producten zoals koelkasten en vrieskasten.
Bandtransporteur met AC-reductiemotor
Voor de aandrijving van iedere bandtransporteur kozen wij een AC-reductiemotor die voldoende koppel levert voor zware belastingen. Hierdoor blijft de bandsnelheid constant en betrouwbaar. Daarnaast zorgt de reductiekast voor een efficiënte krachtoverbrenging en een lange levensduur van de aandrijving. Daardoor functioneert het systeem probleemloos tijdens continu gebruik. Bovendien beperkt deze oplossing de onderhoudsbehoefte van de installatie.
Bandtransporteur met stopper en lifter
Naast het transport van producten verzorgt iedere bandtransporteur ook een nauwkeurige positionering binnen het productieproces. Hiervoor integreerden wij een stopper en een liftermechanisme in iedere transporteursectie. Vervolgens kan het systeem producten gecontroleerd stoppen, heffen en positioneren voor assemblage- of inspectiewerkzaamheden. Hierdoor kunnen operators efficiënt werken zonder producten handmatig te verplaatsen. Bovendien laat het modulaire ontwerp zich eenvoudig integreren in geautomatiseerde productielijnen binnen de witgoedindustrie.
Pneumatische Aansturing
Voor de stopper- en lifterfuncties zijn pneumatische cilinders toegepast vanwege hun hoge betrouwbaarheid, snelle responstijd en eenvoudige integratie binnen industriële automatiseringssystemen. Bij de selectie van de cilinders is rekening gehouden met de productmassa, benodigde slaglengte, cyclustijd en beschikbare luchtdruk. Daarnaast zijn geleide cilinders toegepast op posities waar extra stabiliteit en nauwkeurigheid vereist zijn tijdens het heffen of positioneren van de producten.
Motorselectie
Elke conveyorsectie wordt aangedreven door een AC-reductiemotor die is geselecteerd op basis van het vereiste koppel, transportsnelheid en de maximale belasting van het systeem. Door toepassing van een tandwielreductor wordt een stabiele en gecontroleerde beweging gerealiseerd, zelfs bij zware producten zoals koelkastbehuizingen. De motoren zijn geschikt voor frequentieregeling, waardoor de bandsnelheid eenvoudig afgestemd kan worden op de productietakt.
Sensoriek

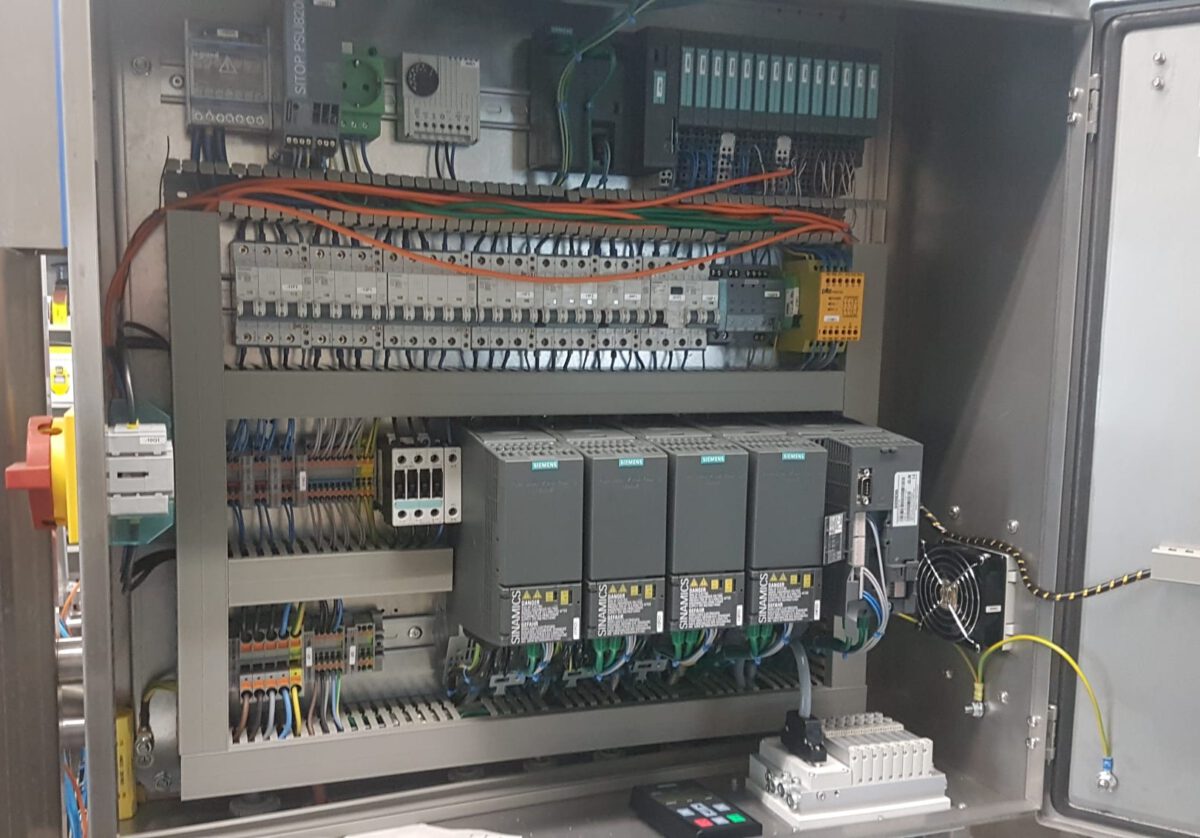

Voor een nauwkeurige productcontrole is het transportsysteem uitgerust met sensoren voor positiedetectie en productaanwezigheid. Deze sensoren communiceren met de PLC-besturing om stopfuncties, liftbewegingen en transportovergangen te synchroniseren. Door toepassing van industriële sensortechniek wordt een betrouwbare werking gegarandeerd en kunnen foutieve productposities tijdig worden gedetecteerd.
